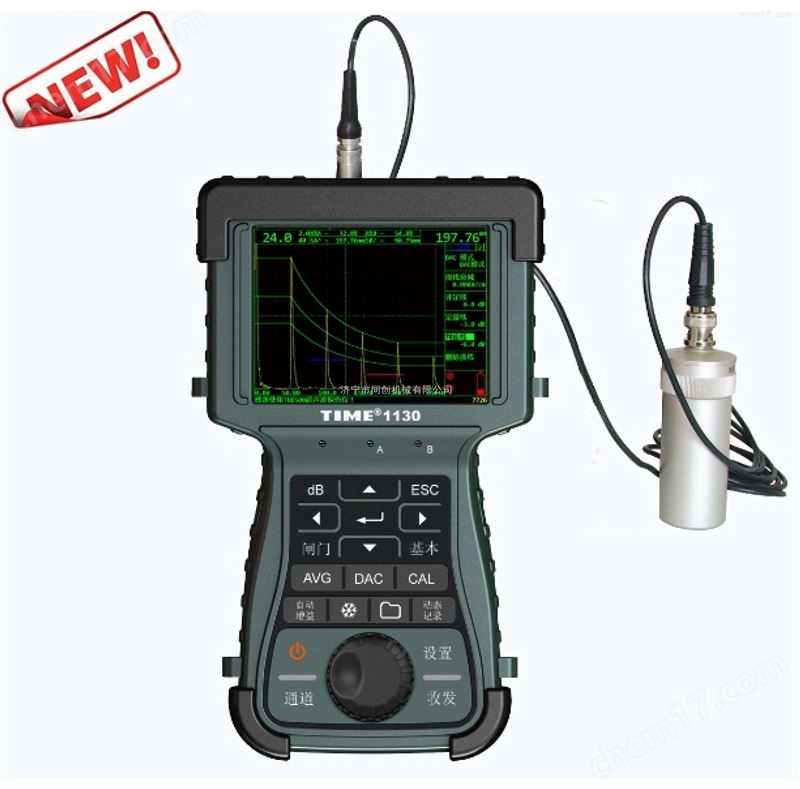

數字超聲波探傷儀型號：TIME1130
數字超聲波探傷儀
產品概述：
TIME1130數字聲波探傷儀能夠快速、無損傷、精確地進行工件內部多種缺陷如裂紋、焊縫、 氣孔、砂眼、夾雜、折疊等的檢測、定位及對缺陷的定量和定性，廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、 航空航天、鐵路交通、汽車、機械等領域。
相關國家標準和行業標準：
本儀器涉及到的聲波探傷國家標準和行業標準有：
-GB/T 12604.1-2005 無損檢測 術語 聲檢測
-JB/T 10061-1999 A型脈沖反射式聲探傷儀通用技術條件
-JJG 746-2004 聲探傷儀檢定規程
-GB/T 11345-1989鋼焊縫手工聲波探傷方法和探傷結果分級
-JB/T 4730.3-2005 承壓設備無損檢測 第3部分：聲檢測
-JG/T 203-2007鋼結構聲波探傷及質量分級法，代替JG/T 3034-1996
-SY/T 4109-2005 石油天然氣鋼制管道無損檢測，代替SY/T 0443-1998，SY/T 0444-1998，SY/T 4056-1993，SY/T 4065-1993
基本 | |
測量單位 | mm、inch、ms |
掃描范圍 | 零界面入射～10000 |
聲速調節（m/s） | 600～16000 |
探頭延遲（μs） | -1.000～750.000 |
顯示延遲（μs） | -20～+3400 |
工作方式 | 單探頭、雙探頭、透射 |
波形顯示方式 | A掃描顯示、灰度B掃描顯示、AB掃描同時顯示 |
脈沖發生器 | |
脈沖形式 | 模擬方波 |
發射電源（V） | 100～400，10V步距可調 |
發射脈寬 | 75、100～500，50ns步距可調 |
探頭阻尼(Ω) | 50、100、200、500 |
發射重復頻率(Hz) | 10～1000 |
接收器 | |
增益（dB） | 0～110 分0.1、0.2、0.5、1.0、2.0、6.0、12.0可調 |
總帶寬（MHz） | 0.5～20 |
檢波方式 | 正半波、負半波、全波、射頻 |
垂直線性 | ±2% |
放大器精度（dB） | ±1 |
抑制（%） | 屏高的0～80 |
采樣速率（MHz） | 單片80 12bits |
發射串擾抑制（dB） | ≥80 |
動態范圍（dB） | ≥40 |
瞬時分辨力（dB） | ≥32 |
水平線性 | ≤0.1% |
靈敏度余量 | ≥62dB |
測量 | |
測量閘門 | 2個**立測量閘門 |
檢測方式 | 邊沿、峰值 |
閘門測量 | 回波的幅值、聲程、深度、投影等 |
凍結 | 凍結方式有：全凍結、峰值、比較、包絡等方式 |
AVG當量計算 | 根據缺陷回波和AVG曲線自動計算缺陷當量評估 |
DAC缺陷定量 | 根據缺陷回波和DAC 曲線對缺陷進行評估 |
閘門邏輯 | 關、測量、進波報警、失波報警 |
閘門報警 | 關、即時、保持.2s、保持.5s、保持1s、保持2s、鎖存 |
報警蜂鳴 | 關、開 |
數據管理，通信及打印 | |
數據存儲 | 50個探傷參數通道記錄 |
1000幅波形圖 | |
（包括980幅A掃描波形和20幅B掃描波形） | |
4x2000幀的動態波形 | |
數據管理 | 實現對通道、波形、動態記錄的存儲、查看、回放操作 |
上述均可存儲到本地或U盤 | |
通信 | 通過USB接口與PC機通信 |
輸出接口 | |
USB OTG接口 | USB2.0 Device 與PC機通訊接口 |
USB2.0 Host 接U盤 | |
其它 | |
產品重量 | 約1.6 |
產品外型尺寸 | 300×180×58（不帶遮光罩） |
工作溫度（℃） | -10～+50 |
存儲溫度（℃） | -20～+60 |
語言 | 英語、中文 |
探頭連接 | LEMO 或BNC |
電池容量（mAh） | 聚合物電池2×3.7V 5000mAh |
電池工作時間 | 不低于8 |
充電時間 | 不過8 |
電源適配器 | 輸入100-240～50/60Hz |
輸出9V DC/3 A～4A | |
